1.2.7 Zadírání hlavy pístů u Diesel pístů (zadírání chodem nasucho)

0 - ÚVOD
1. ZADÍRÁNÍ PÍSTŮ
1.0 Všeobecně o zadírání pístů
1.1 Zadírání vůlí
1.1.1 Zadírání vůlí na plášti pístu (benz. a Diesel písty)
1.1.2 Zadírání pístů vedle čep. nábojů = 45° zadírání (zadírání vůlí)
1.1.3 Zadírání pístů na dolním konci pláště a místa zadírání části vložek válců (zadírání vůlí)
1.2 Zadírání chodem nasucho
1.2.1 Jednostranné zadírání pláště pístů bez protitlakových stran (zadírání chodem nasucho)
1.2.2 Zadírání přehřátím s těžištěm u pláště pístu (zadírání chodem nasucho)
1.2.3 Zadírání chodem nasucho u pláště pístu (nedostatek oleje)
1.2.4 Dření chodem nasucho zaplavením pohonnou hmotou (benz. a Diesel písty)
1.2.5 Zadírání chodem nasucho, které se vyvinulo přes opálené skvrny na pístních kroužcích (převážně u Diesel pístů)
1.2.6 Dření dlouhodobým chodem nasucho na běžných plochách pístů s opálenými skvrnami na pístních kroužcích (převážně u Diesel pístů)
1.2.7 Zadírání hlavy pístů u Diesel pístů (zadírání chodem nasucho)
1.3 Kombinované zadírání pro nedostatek vůle a chod nasucho
1.3.1 Zadírání pístů z přetížení s těžištěm u hlavy pístu (kombinace zadírání chodem nasucho a vůlí)
2. ZVÝŠENÁ SPOTŘEBA OLEJE
2.0 Všeobecně ke spotřebě oleje
2.1 Spotřeba oleje abnormálním opotřebením pístů, pístních kroužků a válců (nečistota)
2.2 Spotřeba oleje abnormálním opotřebením pístů, pístních kroužků a válců zaplavením palivem
2.3 Spotřeba oleje po krátké době chodu bez podstatnějšího opotřebení u pístů a pístních kroužků
2.4 Spotřeba oleje průtahem válce
2.5 Spotřeba oleje po velmi krátké době chodu přesahovaným zabudováním expansní pružiny
3. ZÁVADY NA PÍSTECH PORUCHAMI SPALOVÁNÍ U BENZ. MOTORŮ
3.0 Všeobecně o závadách na pístech poruchami spalování u benz. motorů
3.1 Závady na pístech zážehem
3.1.1 Díra ve dnu pístu u benz. motorů
3.1.2 Přiškvařeniny u hlavy pístu (benz. motor)
3.2 Závady na pístech detonačním spalováním
3.2.1 Eroze u plošky hlavy zubu a na dnu pístu
3.2.2 Zlomení můstku u benz. motorů
4. ZÁVADY NA PÍSTECH PORUCHAMI SPALOVÁNÍ U MOTORŮ DIESEL
4.0 Všeobecně o závadách na pístech poruchami spalování u motorů Diesel
4.1 Trhliny ve dnu a spalovací komůrce dna pístů
4.2 Přiškvařeniny u hlavy pístu
4.3 Zlomení můstku u Diesel pístů
4.4 Odtavení u dna a u plošky hrany zubu u motoru Diesel
5. ZLOMENÍ PÍSTŮ (PRASKNUTÍ)
5.0 Všeobecně o zlomení pístů
5.1 Zlomení pístu náběhem dna pístu proti hlavě válců
5.2 Zlomení pístu v náboji hlavy válců
6. ZLOMENÍ PÍSTNÍCH ČEPŮ
6.0 Všeobecně o prasknutí pístních čepů
6.1 Prasknutí pístního čepu
7. ZÁVADY NA POJISTKÁCH ČEPŮ
7.0 Všeobecně o závadách na pojistkách pístních čepů
7.1 Poškozené pojistky čepů
8. ZADÍRÁNÍ V NÁBOJÍCH PÍSTNÍCH ČEPŮ
8.0 Všeobecně o zadírání v nábojích pístních čepů
8.1 Zadírání v nábojích pístních čepů
8.2 Zadírání v nábojích pístních čepů (ojnice nasazená za tepla)
8.3 Zadírání v nábojích pístních čepů (se zadíráním plášťů pístu)
9. HLUČNOST PÍSTŮ
9.0 Všeobecně o hlučnosti pístů
9.1 Hluky pístů
10. VLOŽKY VÁLCŮ
10.0 Odtržená příruba u vložky válců
10.1 Kavitace u vložek válců

tomenu
Příklady vzniku závady

1 . Hlava pístu se místně zadřela s těžištěm u plošky hlavy zubu, obraz 1 . Na protilehlé straně je viditelné silně zakarbonované místo dopadu proudu z trysky.

2. Povrch místa záděru je hrubý a vydřený, částečně dokonce vyrvány větší kusy materiálu, obraz 2.

Posouzení závady

Nerozprášené palivo se prorazilo ve směru proudu vstřikovací trysky až ke stěně válce a tam oslabilo olejový film až k totálnímu chodu nasucho. Materiál pístu je v této oblasti tak silně vydřen, že došlo v pravém slova smyslu ke svaření materiálu pístu se stěnou válce, čímž více nebo méně velké kusy byly vyrvány z hlavy pístu.

Možné příčiny

1. Ukapávající vstřikovací tryska

2. Svírající jehla trysky zkřiveným tělesem vstřikovací trysky.

3. Špatný časový bod vstřiku.

4. Závada ve vstřikovacím systému.

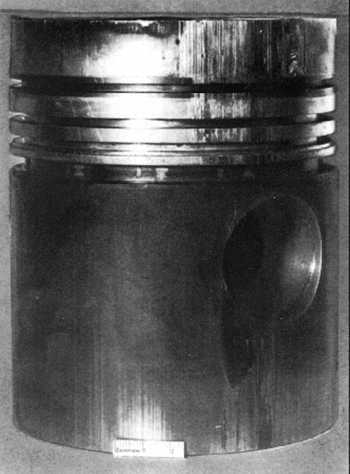

Obraz 1

Obraz 2
